G.657.A1 · одномодовое волокно

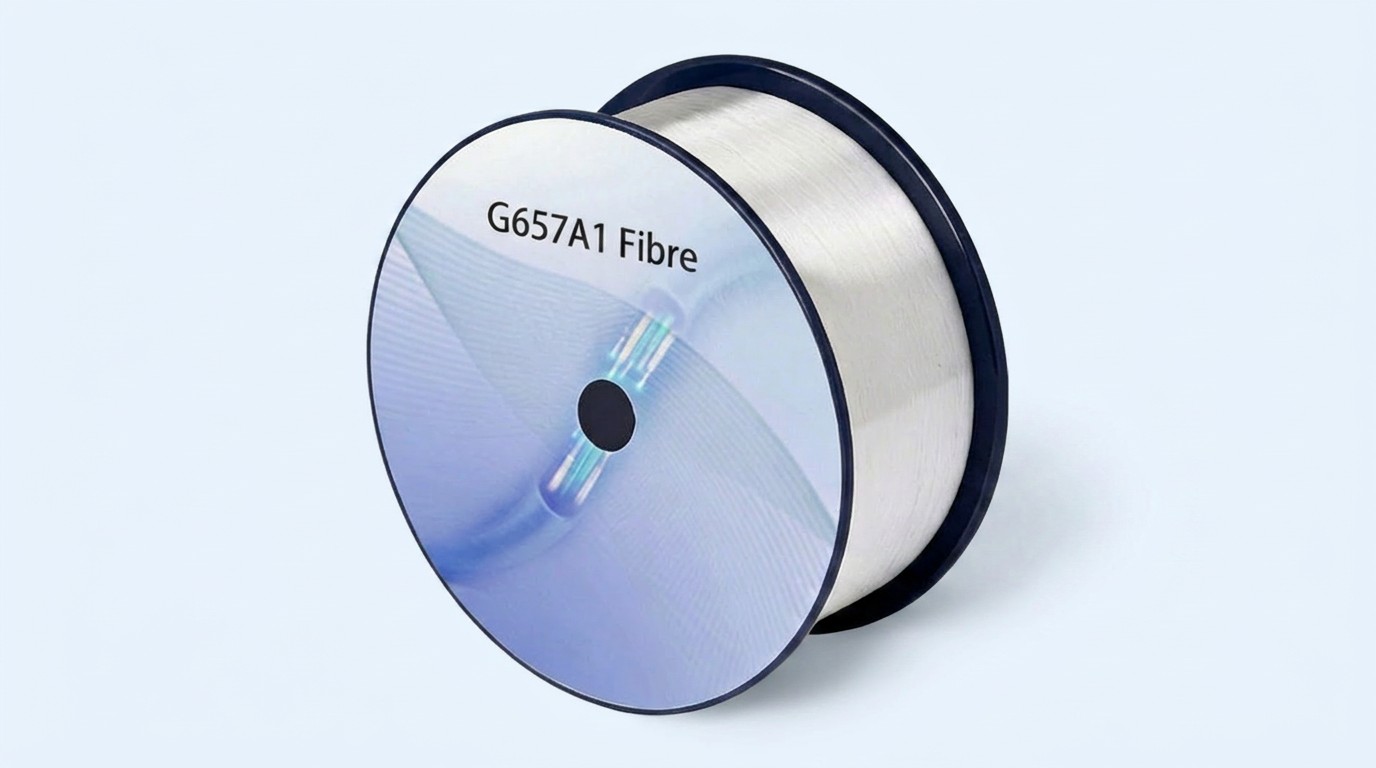

Оптическое волокно G.657.A1 — катушка 50,4 км

Голое одномодовое изгибостойкое волокно для FTTH-сетей, патч-кордов и производства оптических кабелей. Радиус изгиба 10 мм, полная совместимость с G.652.D.

мин. радиус изгиба≥ 10 мм
затухание @1550 нм≤ 0,21 дБ/км
диаметр покрытия242 мкм
длина на катушке50,4 км
совместимостьG.652.D
Телеграм Max
Оптическое волокно G.657.A1 — катушка 50,4 км

Где применяется волокно G.657.A1

G.657.A1 — рабочая лошадка телекома и FTTH-сетей. Используется там, где монтаж аккуратный, а радиус изгиба контролируется на уровне ≥ 10 мм.

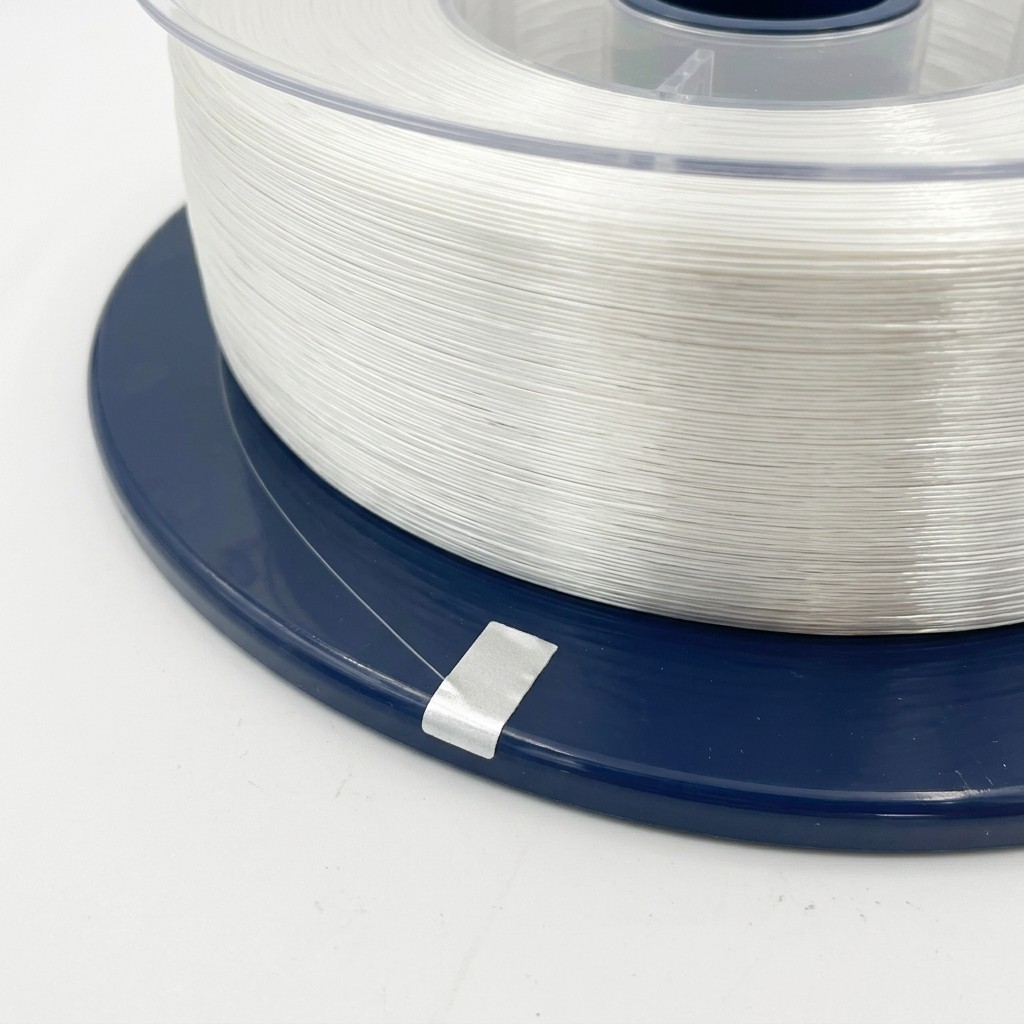

Голое оптическое волокно G.657.A1 на заводской катушке 50,4 км
Производство кабелей
Заготовка для дроп-кабелей FTTH, FTTB, кабелей-«бабочек». Длина 50,4 км — без промежуточных сварок.
FTTH / GPON / PON
Последняя миля от узла связи до абонента. Радиус 10 мм — для углов и подъездных стояков.
Патч-корды и пигтейлы
Производство соединительных шнуров и оконцовок для муфт, кроссов, ODF-стоек.
Лаборатория и измерения
Эталонные отрезки, измерительные пигтейлы, прототипирование оптических систем.
Если в трассе или коробе радиус изгиба гарантированно не меньше 10 мм — A1 закроет задачу и обойдётся дешевле A2 на 15–30%.
Телеграм Max

G.657.A1 и G.657.A2: какое волокно выбрать

Оба стандарта изгибостойкие и полностью совместимы с G.652.D. Разница — в радиусе изгиба и цене. Для FTTH и стандартного монтажа A1 — оптимальный выбор.

ПараметрG.657.A1G.657.A2
Мин. радиус изгиба10 мм7,5 мм
Потери, 1 виток @ R=10 мм, 1550 нм≤ 0,75 дБ≤ 0,1 дБ
Потери, 10 витков @ R=15 мм, 1550 нм≤ 0,25 дБ≤ 0,03 дБ
Совместимость с G.652.DПолнаяПолная
Затухание @1550 нм≤ 0,21 дБ/км≤ 0,21 дБ/км
Цена относительно A1базовая+15–30%
Когда выбиратьFTTH, патч-корды, серийное производствоВысокоплотные узлы, ленточные кабели
Практическое правило: радиус изгиба в трассе ≥ 10 мм — A1, < 10 мм или жёсткая многократная намотка — A2.

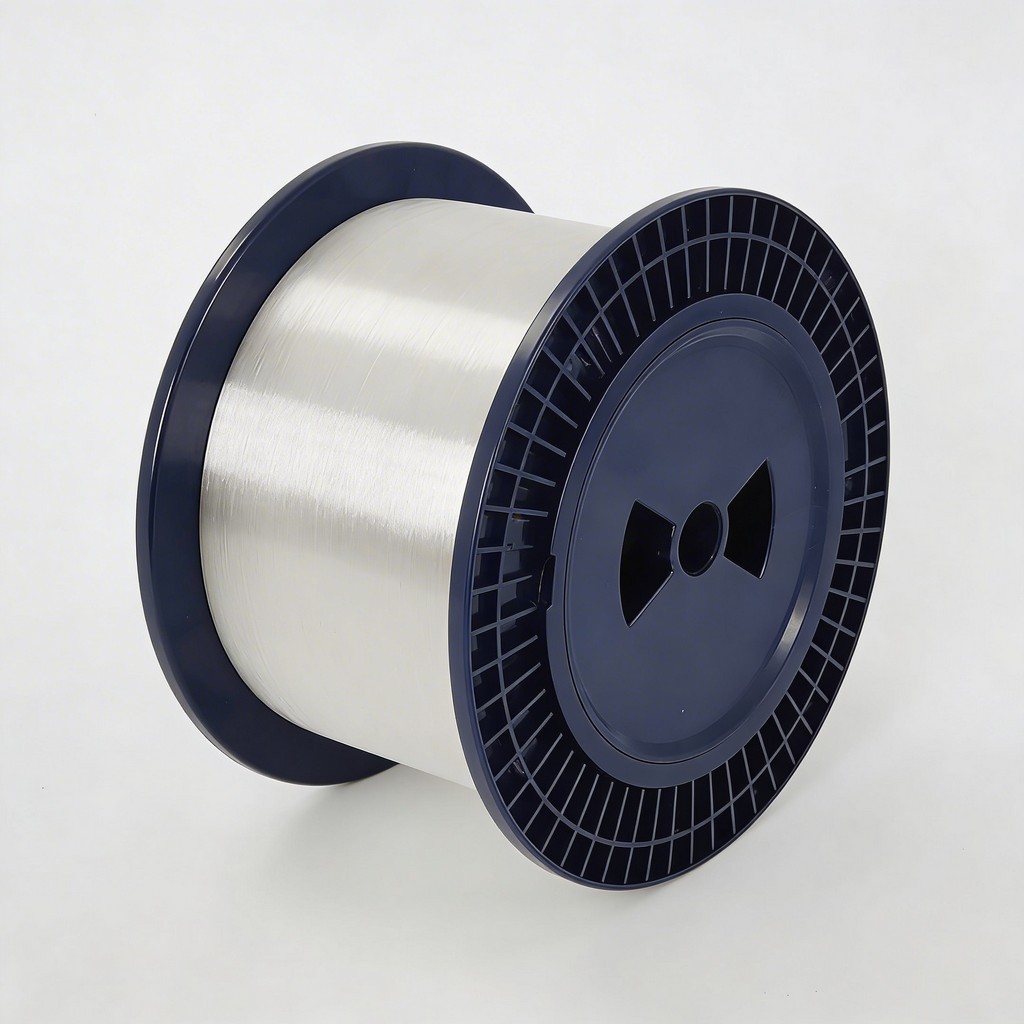

Сравнение волокон G.657.A1 и G.657.A2 по радиусу изгиба
Телеграм Max

Почему A1 не теряет сигнал на изгибах FTTH-трассы

Стандартный одномод G.652.D «выпускает» свет через оболочку при радиусе менее 30 мм. У A1 профиль сердцевины оптимизирован под изгиб 10 мм — в 3 раза меньше.

Изгибостойкость волокна G.657.A1 при монтаже FTTH
  • 1 виток @ R=10 мм → ≤ 0,75 дБ при 1550 нм — допустимо для углов и стояков
  • 10 витков @ R=15 мм → ≤ 0,25 дБ при 1550 нм — для бухтования в муфтах
  • Нулевой водяной пик — затухание ≤ 0,35 дБ/км даже на 1383 нм
  • Полный спектр O–L (1260–1625 нм) — работает в CWDM и DWDM
  • Совместимость с G.652.D — сварка штатным режимом «SMF Standard»
Что это даёт на практике: меньше переделок при монтаже в стояках и абонентских коробках, меньше отказов после прокладки в стеснённых условиях.
Телеграм Max

Сварка G.657.A1 с обычным одномодом

Волокно сваривается с G.652.D без специальных режимов и без дополнительных потерь. Для монтажника это полная взаимозаменяемость на любом участке сети.

Тип сваркиРежим аппаратаТиповые потери
A1 ↔ A1SMF Standard / Auto≤ 0,02 дБ
A1 ↔ G.652.DSMF Standard / Auto≤ 0,02 дБ
A1 ↔ A2SMF Standard / Auto≤ 0,03 дБ
A1 ↔ B-серияСпецпрограмма0,05–0,15 дБ

Что нужно для работы с голым волокном 0,25 мм:

  • Сварочный аппарат: Fujikura FSM-70S/80S, Sumitomo T-66, Ilsintech Swift K7 — режим «Auto»
  • Скалыватель с углом скола ≤ 0,5° и стриппер для зачистки покрытия
  • Изопропиловый спирт + безворсовые салфетки + КДЗС-гильзы
  • OTDR и оптический тестер для контроля затухания линии

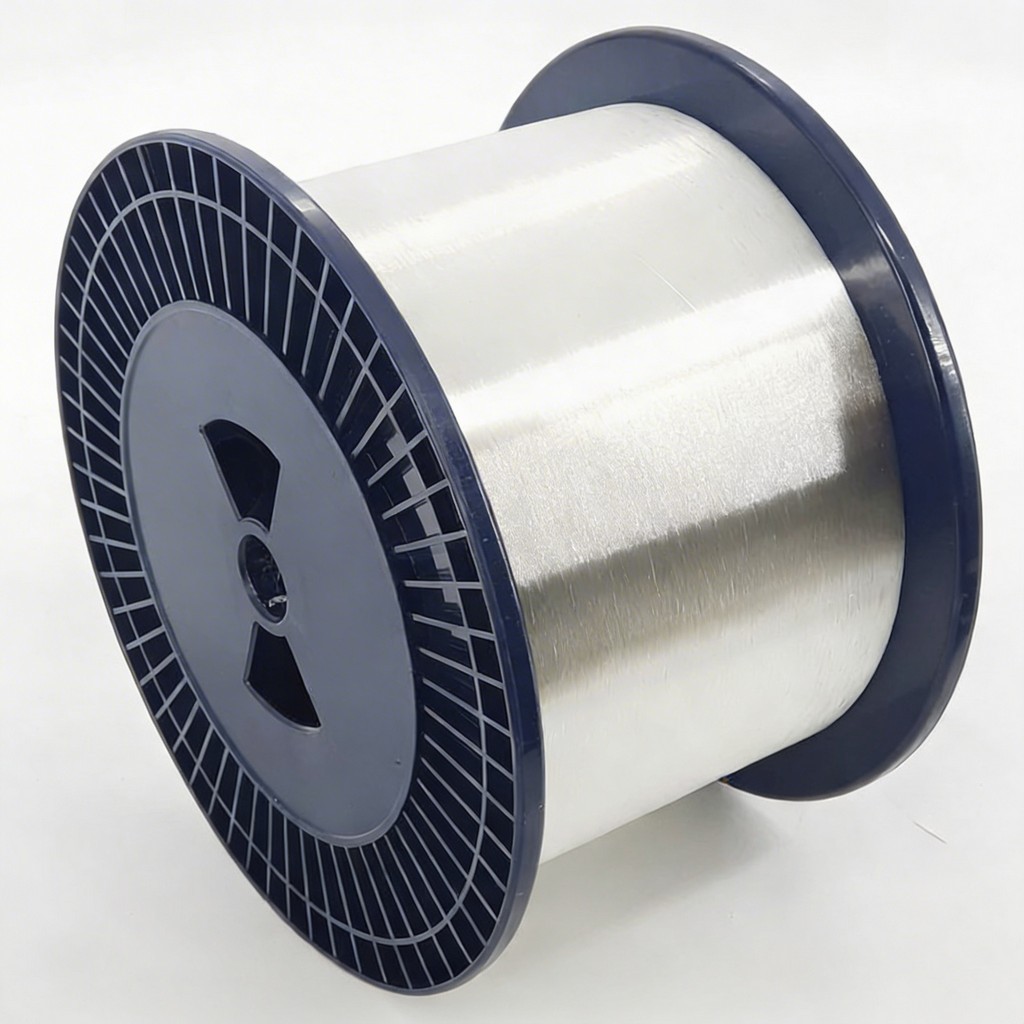

Сварка оптического волокна G.657.A1 со стандартным одномодом G.652.D
Телеграм Max

Технические характеристики волокна G.657.A1

Соответствует ITU-T G.657.A1, G.652.D и IEC 60793-2-50 тип B6_a1. Все параметры — нормируемые по стандарту, не маркетинговые.

Оптические параметры

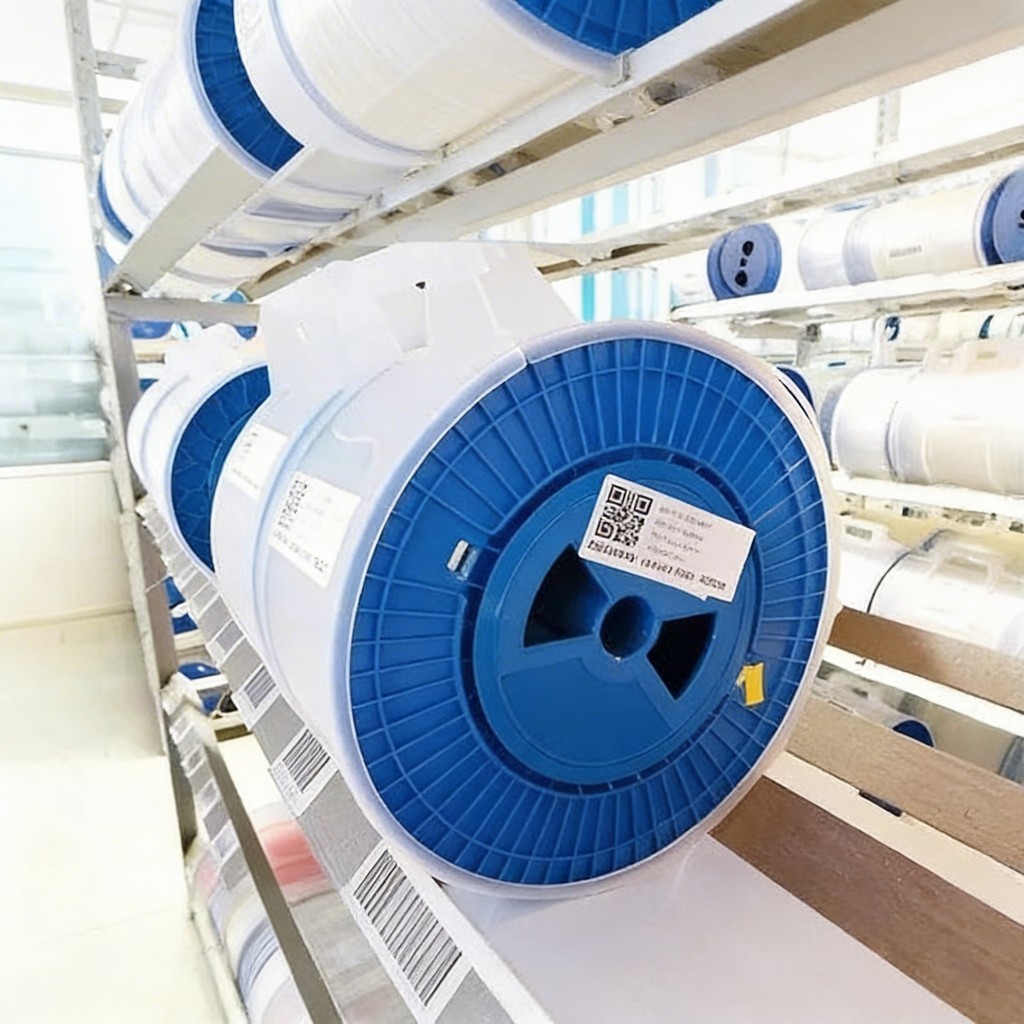

Этикетка катушки оптоволокна G.657.A1 50,4 км
ПараметрУсловиеЗначение
Затухание1310 нм≤ 0,35 дБ/км
Затухание1383 нм (H₂-старение)≤ 0,35 дБ/км
Затухание1460 нм≤ 0,25 дБ/км
Затухание1550 нм≤ 0,21 дБ/км
Затухание1625 нм≤ 0,23 дБ/км
Диаметр модового поля (MFD)1310 нм8,6–9,4 мкм
Диаметр модового поля (MFD)1550 нм9,6–10,6 мкм
Длина волны отсечки (кабельная)—≤ 1260 нм
Хроматическая дисперсия1550 нм≤ 18 пс/нм·км
PMD (одиночное волокно)—≤ 0,15 пс/√км
Точечные дефекты1310/1550 нм≤ 0,05 дБ
Рабочий диапазон—1260–1625 нм (O–L)

Геометрия, механика и катушка

ПараметрЗначение
Диаметр сердцевины9 мкм
Диаметр оболочки (кладинга)125,0 ± 0,7 мкм
Диаметр покрытия242 ± 5 мкм
Несоосность сердцевина / оболочка≤ 0,5 мкм
Некруглость оболочки≤ 1,0 %
Длина волокна на катушке50,4 км
Диаметр / ширина катушки≈ 265 / 350 мм
Вес катушки с волокном≈ 5 кг
Испытательная нагрузка (proof test)≥ 1,0 % (≥ 0,7 ГН/м²)
Прочность на разрыв (новое волокно)≥ 3,80 ГПа
Усилие съёма покрытия1,3–5,0 Н
Рабочая температура−60 °C … +85 °C
Доп. затухание при темп. цикле≤ 0,05 дБ/км
−60 °C … +85 °C
Рабочий диапазон
50,4 км
Длина без сварок
Телеграм Max

Как разматывать и хранить катушку 50,4 км

Голое волокно прочное при правильном обращении: proof test ≥ 1 %, прочность на разрыв ≥ 3,80 ГПа. Главное — не нарушать схему хранения и размотки.

Размотка катушки

  • Катушка вращается на оси — не тянуть волокно «петлёй» сверху
  • Размотка плавная, без рывков — динамическое натяжение даёт микротрещины
  • Концы волокна сразу фиксировать, не оставлять болтаться
  • При перемотке внутренний диаметр приёмной катушки ≥ 20 мм
  • Работать в перчатках — осколки кварца невидимы и опасны

Хранение

  • Только вертикально — на ребре фланца, не плашмя
  • Защищать от прямого солнца — UV разрушает акрилатное покрытие
  • Не складировать на влажном грунте, не ронять
  • Температура хранения −60 … +85 °C (как рабочий диапазон)
  • Срок хранения не нормируется — кварц не деградирует химически
Перед запуском в производство — входной контроль OTDR. На практике катушки сохраняют параметры 5–10 лет при соблюдении условий.
Телеграм Max

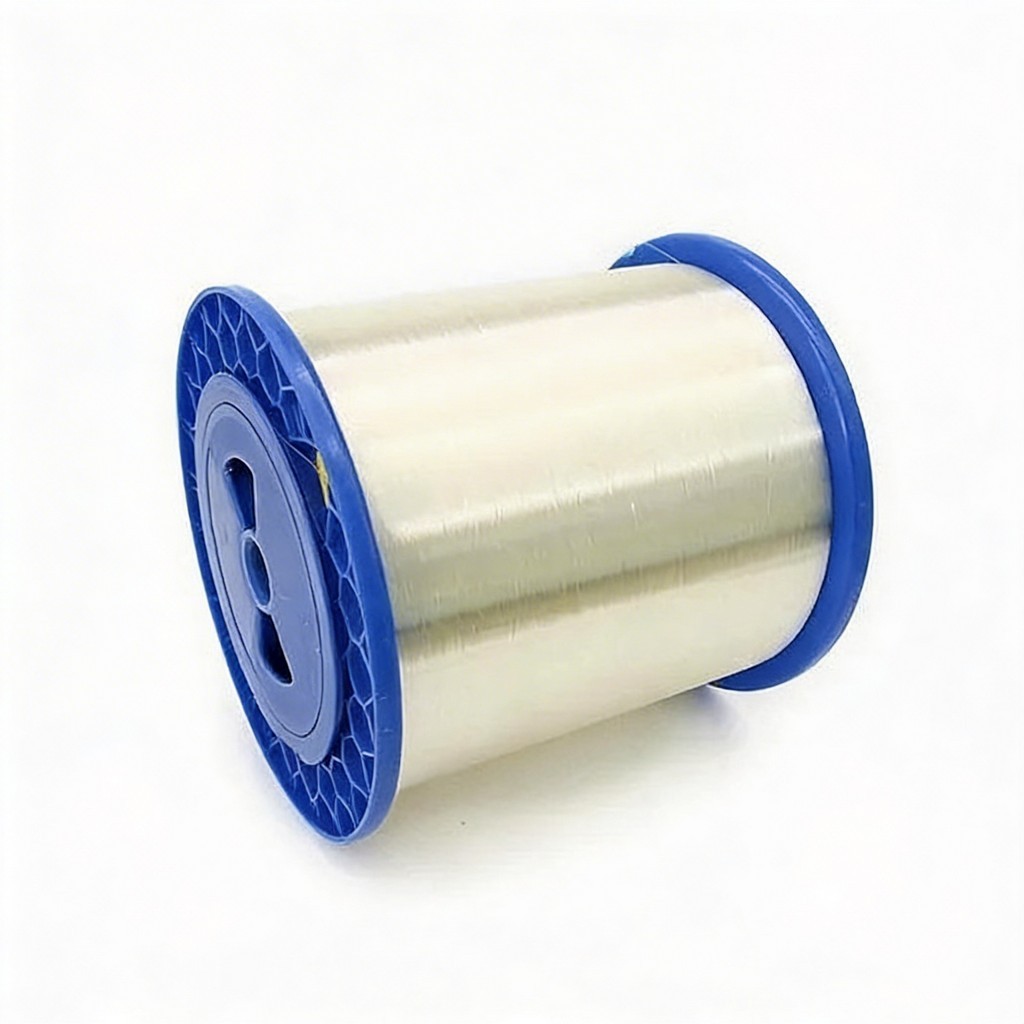

Упаковка катушки оптоволокна G.657.A1 для отгрузки

Купить оптическое волокно G.657.A1

Катушка 50,4 км, голое одномодовое волокно под сварку, диаметр покрытия 242 мкм. Заводская упаковка с маркировкой партии и протоколом OTDR.

Уточняйте наличие. Доставка по России.

Телеграм Max

Частые вопросы об оптическом волокне G.657.A1

Главное отличие — изгибостойкость. G.652.D рассчитан на радиус изгиба 30 мм, при меньшем — заметные потери на макроизгибе. G.657.A1 выдерживает изгиб 10 мм (статический) без выхода за допуски — это радиус карандаша. Остальные параметры идентичны: затухание ≤ 0,35 дБ/км @ 1310 нм и ≤ 0,21 дБ/км @ 1550 нм, геометрия 9/125 мкм. Совместимость с G.652.D полная — переход незаметен для сети.

Оба волокна — серии A с полной совместимостью с G.652.D. A1 нормирован до радиуса 10 мм, A2 — до 7,5 мм. На R = 10 мм потери в одном витке: A1 ≤ 0,75 дБ, A2 ≤ 0,1 дБ. Для FTTH, патч-кордов и стандартного монтажа A1 — оптимум по цене. A2 берут для ленточных кабелей и узлов с высокоплотной укладкой, где радиус меньше 10 мм. Разница в цене: A2 дороже на 15–30 %.

Да, сварка штатная и без ограничений. Аппарат в режиме «Auto» или «SMF Standard» сваривает A1 ↔ G.652.D с потерями ≤ 0,02 дБ — это уровень обычной сварки G.652.D ↔ G.652.D. Разница MFD незначительна (A1 ~ 9,2 мкм, G.652.D ~ 9,2 мкм) и не влияет на результат. Внимание: только волокна серии A1/A2 совместимы с G.652.D. Серия B требует спецпрограмм.

Голое волокно — одиночное оптоволокно с покрытием 0,25 мм без кабельной оболочки, на заводской катушке. 50,4 км — стандартная строительная длина: ровно столько кабельные заводы используют для производства FTTH-кабелей, дроп-кабелей, «бабочек» и патч-кордов без промежуточных сварок. Это снижает потери в готовой линии и удешевляет производство. На прокладке последней мили длина 50,4 км также позволяет тянуть протяжённые участки одной строительной длиной.

При правильном обращении не порвётся. Кварцевое волокно 125 мкм проходит заводской proof test с нагрузкой ≥ 1 % деформации (≥ 0,7 ГН/м²) — гарантия отсутствия скрытых микротрещин. Прочность на разрыв нового волокна ≥ 3,80 ГПа, после стрессового старения ≥ 3,03 ГПа. Покрытие 242 мкм из UV-акрилата защищает стекло от влаги и истирания, но не рассчитано на растяжение и точечные нагрузки. Соблюдайте радиус ≥ 10 мм, не делайте узлов и работайте в перчатках.

Шесть правил, которые экономят деньги и нервы. Первое: катушку перемещайте и храните вертикально, на ребре фланца — горизонтальное положение деформирует слои намотки. Второе: разматывайте с вращающейся катушки на оси, не тяните петлёй сверху. Третье: контролируйте скорость размотки — рывки дают перенатяжение. Четвёртое: не роняйте катушку, удар создаёт точечные дефекты сразу в нескольких местах. Пятое: при перемотке внутренний диаметр приёмной катушки ≥ 20 мм. Шестое: концы сразу фиксируйте.

Минимальный набор монтажника: сварочный аппарат (Fujikura FSM-70S/80S, Sumitomo T-66, Ilsintech Swift K7) с режимом «SMF Standard», скалыватель волокна с углом скола ≤ 0,5°, стриппер для зачистки покрытия 0,25 мм, КДЗС-гильзы для защиты сварки, изопропиловый спирт и безворсовые салфетки. Для контроля линии — OTDR-рефлектометр и оптический тестер (источник + измеритель мощности). Обязательно перчатки и контейнер для обрезков: осколки кварца невидимы и опасны.

Кварцевое стекло химически не деградирует — формального срока годности нет. На практике катушки сохраняют параметры 5–10 лет при соблюдении условий: вертикально на ребре фланца, защита от прямого солнца (UV разрушает покрытие), не на влажном грунте, без ударов по фланцам. Температура хранения −60 … +85 °C. Максимум 30–60 суток допустимо хранение под открытым небом. Перед запуском в производство — обязательный входной контроль OTDR.

Дальность определяет бюджет потерь оборудования, а не волокно. При затухании ≤ 0,21 дБ/км на 1550 нм: GPON (бюджет 28–32 дБ) — до 130–150 км теоретически, на практике 20–40 км с учётом сплиттеров; 1000BASE-LX (1310 нм) — до 10 км; 10GBASE-ER/ZR (1550 нм) — 40–80 км; XGS-PON / NG-PON2 — 20–60 км. На последней миле FTTH дальность редко превышает 5–20 км. По параметрам затухания A1 не уступает G.652.D — дальность та же.

В поставку входит сама катушка (диаметр ≈ 265 мм, ширина ≈ 350 мм, вес ≈ 5 кг) с намотанным волокном 50,4 км, паспорт качества с указанием номера партии и заводских измерений затухания, протокол OTDR на 1310 и 1550 нм, маркировка ITU-T G.657.A1 / G.652.D на этикетке. Концы волокна закреплены и защищены, катушка обёрнута плёнкой и зафиксирована в транспортной таре. Срок отгрузки и условия — уточняйте в запросе.
