Одномодовое волокно с подавленным водяным пиком (Low Water Peak). Работает во всём диапазоне 1260–1625 нм — это на 50% больше используемых длин волн, чем у обычного одномода. Универсально для магистральных ВОЛС, систем CWDM/DWDM, GPON и кабельного производства.
G.652.D — мировой стандарт одномодового волокна и базовый тип для всех новых магистралей. Подавление пика воды на 1383 нм открывает E-диапазон (1360–1460 нм) и делает волокно совместимым с CWDM и DWDM-системами уплотнения.
Готовый расчёт оптического бюджета для типового магистрального участка. Помогает выбрать оборудование с правильным запасом мощности — без переплаты за избыточные SFP.
| Составляющая | Расчёт | 1310 нм | 1550 нм |
|---|---|---|---|
| Затухание волокна 50 км | α × 50 | 17,0 дБ | 10,0 дБ |
| Сварные соединения (10 шт.) | 10 × 0,05 дБ | 0,5 дБ | 0,5 дБ |
| Коннекторы (4 шт.) | 4 × 0,5 дБ | 2,0 дБ | 2,0 дБ |
| Эксплуатационный запас | — | 3,0 дБ | 3,0 дБ |
| Итого | — | ~22,5 дБ | ~15,5 дБ |
На 1550 нм бюджет в 2 раза экономичнее — поэтому магистральные SFP работают именно на этой длине волны.
Волокно G.652.D — базовый тип для всех актуальных стандартов передачи данных. Без замены инфраструктуры держит и сегодняшние 10G, и переход на 100G/400G.
Стандарты ITU-T G.984 (GPON) и G.9807 (XGS-PON) прямо ссылаются на G.652.D как базовый тип для ODN. Длины волн 1310/1490/1550 нм (GPON) и 1270/1577 нм (XGS-PON) полностью укладываются в рабочий диапазон.
Дисперсия на 50 км даёт 900 пс/нм — некритично для 100G DP-QPSK и 400ZR/ZR+: трансиверы компенсируют дисперсию аппаратно через DSP. Стандарт OIF 400ZR изначально рассчитан на G.652.D.
Полная поддержка существующего оборудования на 1310 нм. Возможна работа с любыми протоколами IP, ATM, Ethernet — стабильные геометрические параметры дают низкие потери при сварке.
Все 5 диапазонов от 1260 до 1625 нм без ограничений. Это резерв ёмкости на годы: можно увеличивать пропускную способность сменой оборудования, не перекладывая кабель.
Все три стандарта — одномодовые, совместимы друг с другом. Разница только в изгибостойкости. Выбор зависит от условий монтажа и минимального радиуса изгиба в вашем проекте.
| Параметр | G.652.D | G.657.A1 | G.657.A2 |
|---|---|---|---|
| Мин. радиус изгиба | 30 мм | 10 мм | 7,5 мм |
| Затухание @1550 нм | ≤ 0,21 дБ/км | ≤ 0,21 дБ/км | ≤ 0,21 дБ/км |
| Водяной пик @1383 нм | Нет (D-версия) | Нет | Нет |
| Совместимость при сварке | Базовый стандарт | Полная с G.652.D | Полная с G.652.D |
| Типичное применение | Магистрали, кабели | FTTH, патч-корды | Узкие лотки, мини-дакты |
Соответствует ITU-T G.652.D и IEC 60793-2-50 тип B1.3. Буква D означает виртуальное устранение пика затухания на 1383 нм (OH⁻-поглощение) после H₂-старения и нормированный коэффициент PMD ≤ 0,1 пс/√км для скоростей 10 Гбит/с и выше.
| Параметр | Условие | Значение |
|---|---|---|
| Затухание | 1310 нм | ≤ 0,34 дБ/км |
| Затухание | 1383 нм (после H₂-старения) | ≤ 0,34 дБ/км |
| Затухание | 1550 нм | ≤ 0,20 дБ/км |
| Затухание | 1625 нм | ≤ 0,24 дБ/км |
| Хроматическая дисперсия | 1285–1340 нм | −3,5…+3,5 пс/(нм·км) |
| Хроматическая дисперсия | 1550 нм | ≤ 18 пс/(нм·км) |
| Хроматическая дисперсия | 1625 нм | ≤ 22 пс/(нм·км) |
| Длина волны нулевой дисперсии (λ₀) | — | 1300–1324 нм |
| Наклон нулевой дисперсии (S₀) | — | ≤ 0,092 пс/(нм²·км) |
| Диаметр модового поля (MFD) | 1310 нм | 8,7–9,5 мкм |
| Диаметр модового поля (MFD) | 1550 нм | 9,8–10,8 мкм |
| Длина волны отсечки кабельная (λcc) | — | ≤ 1260 нм |
| PMD (одиночное волокно) | M=20, Q=0,01% | ≤ 0,1 пс/√км |
| Рабочий диапазон | — | 1260–1625 нм (O–E–S–C–L) |
| Параметр | Значение |
|---|---|
| Диаметр оболочки (cladding) | 125,0 ± 0,7 мкм |
| Диаметр покрытия | 235–250 мкм |
| Некруглость оболочки | ≤ 1,0% |
| Концентрическая погрешность сердцевина/оболочка | ≤ 0,6 мкм |
| Концентрическая погрешность покрытие/оболочка | ≤ 12,0 мкм |
| Кривизна (радиус) | ≥ 4 м |
| Длина на катушке | до 50,4 км (50 ± 0,4) |
| Испытание на разрыв (proof test) | ≥ 1,0% (≥ 100 кpsi) |
| Потери на макроизгибах (100 витков, r=30 мм, 1625 нм) | ≤ 0,05 дБ |
| Усилие снятия покрытия | 1,3–8,9 Н |
| Рабочая температура | −60 °C … +85 °C |
| Мин. радиус изгиба (долговременный) | 30 мм |
Подборка инженерных ответов по сварке, потерям, хранению и совместимости. Если нужного вопроса нет — задайте его в Telegram, ответим в течение часа.
Да, это стандартная практика в современных сетях. G.657.A1/A2 — подмножество G.652.D по передаточным параметрам, поэтому они полностью совместимы при сварке.
50 км — промышленный стандарт для одномодового строительного волокна. Это оптимум между транспортабельностью барабана и длиной трассы.
Большинство магистральных и зоновых ВОЛС укладываются в 40–50 км без промежуточного усиления. Катушки больше 50 км технически возможны, но барабан становится слишком тяжёлым для монтажа в поле. Катушки 10–25 км применяют для городских и внутриобъектовых сетей.
G.652.D — лучший из четырёх подтипов, объединяет два ключевых улучшения:
G.652.A и B не годятся для CWDM/DWDM из-за провала на 1383 нм. G.652.C не нормирует PMD. Поэтому G.652.D — де-факто стандарт для всех новых магистралей.
На 1550 нм с хорошим оборудованием итоговый бюджет составит около 15,5 дБ:
На 1310 нм цифра вырастет до ~22 дБ из-за более высокого коэффициента затухания (0,34 дБ/км). При выборе SFP закладывайте мощность с этим бюджетом + запас 3 дБ на старение.
Да, G.652.D официально рекомендован для сетей GPON и XGS-PON. Стандарты ITU-T G.984 (GPON) и G.9807 (XGS-PON) прямо ссылаются на этот тип волокна как на базовый для оптической распределительной сети (ODN).
Длины волн 1310/1490/1550 нм (GPON) и 1270/1577 нм (XGS-PON) полностью укладываются в рабочий диапазон 1260–1625 нм. Для абонентских отводов с радиусами изгиба меньше 30 мм используйте G.657.A2, но на магистральном участке G.652.D — правильный выбор.
Да, без замены инфраструктуры. G.652.D имеет дисперсию до 18 пс/(нм·км) на 1550 нм, что на трассе 50 км даёт 900 пс/нм.
Голое волокно на катушке требует соблюдения 5 условий:
Голое волокно — полуфабрикат: только акрилатное покрытие 235–250 мкм, без брони и оболочки. Кабель — готовое изделие с защитой по ГОСТ/IEC.
| Параметр | Голое волокно (катушка) | Оптический кабель |
|---|---|---|
| Защита | Акрилат 250 мкм | Буфер, кордель, броня, оболочка |
| Применение | Протяжка в microduct, производство кабеля | Готовая прокладка |
| Стойкость к растяжению | Proof test ≥ 100 кpsi | Норма по ГОСТ/IEC |
| Монтаж | Требует разделки и защиты | Готов к прокладке |
Катушка 50 км — это сырьё для кабельных заводов или для протяжки в жёсткий защитный кабелепровод (microduct).
Стандартная входная проверка включает 4 шага:
Паспорт катушки от производителя должен содержать OTDR-трассу и значения затухания на каждой длине волны.
На 50-километровой трассе типичный проектный запас составляет 1–3% длины — это 500–1500 м. Закладывается на:
Точное значение определяется проектом ВОЛС: для городских условий запас увеличивают, на чистом перегоне без врезок — уменьшают.

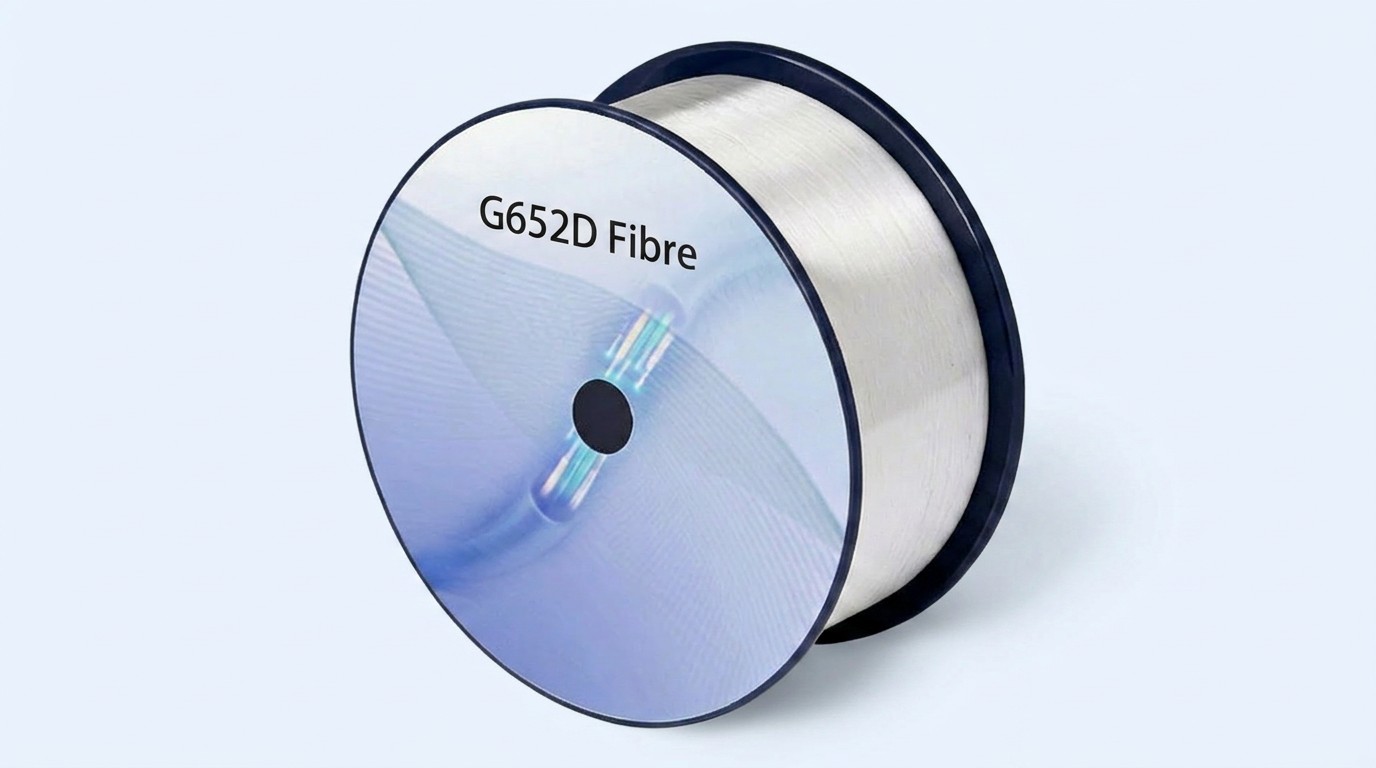

Катушка 50 км. Голое волокно под сварку, диаметр покрытия 235–250 мкм. Стандарт ITU-T G.652.D и IEC 60793-2-50 B1.3 — универсальное решение для магистралей, кабельного производства и систем CWDM/DWDM.
Уточняйте наличие. Доставка по России.
